Van een setje maten naar een bouwtekening, zonder tekenprogramma te openen
Een onderdeel wordt niet getekend maar beschreven. Verander één getal en model, tekening en printbestand rekenen mee.
Een vergelijkbaar probleem? →Het probleem
Wie iets laat frezen of printen heeft een technische tekening nodig. Die maak je normaal in een CAD-pakket, met de muis, en bij elke maatwijziging mag je een deel van het werk opnieuw doen.
Voor onderdelen die nog niet vaststaan — waar je vijf varianten van wilt zien — is dat onwerkbaar traag.
Wat er gebouwd is
Een werkbank waarin een onderdeel niet getekend maar beschreven wordt: je geeft de maten en de opbouw, en het systeem levert het 3D-model, een technische tekening in Europese projectie met maatvoering en titelblok, een printbestand en een render om te controleren.
Verander één getal en alles rekent mee, inclusief de schaal van de tekening. Bij samenstellingen van meerdere onderdelen wordt automatisch nagerekend of de delen elkaar niet doorsnijden — een botsing van twee millimeter zie je op een render niet.
Wat het opleverde

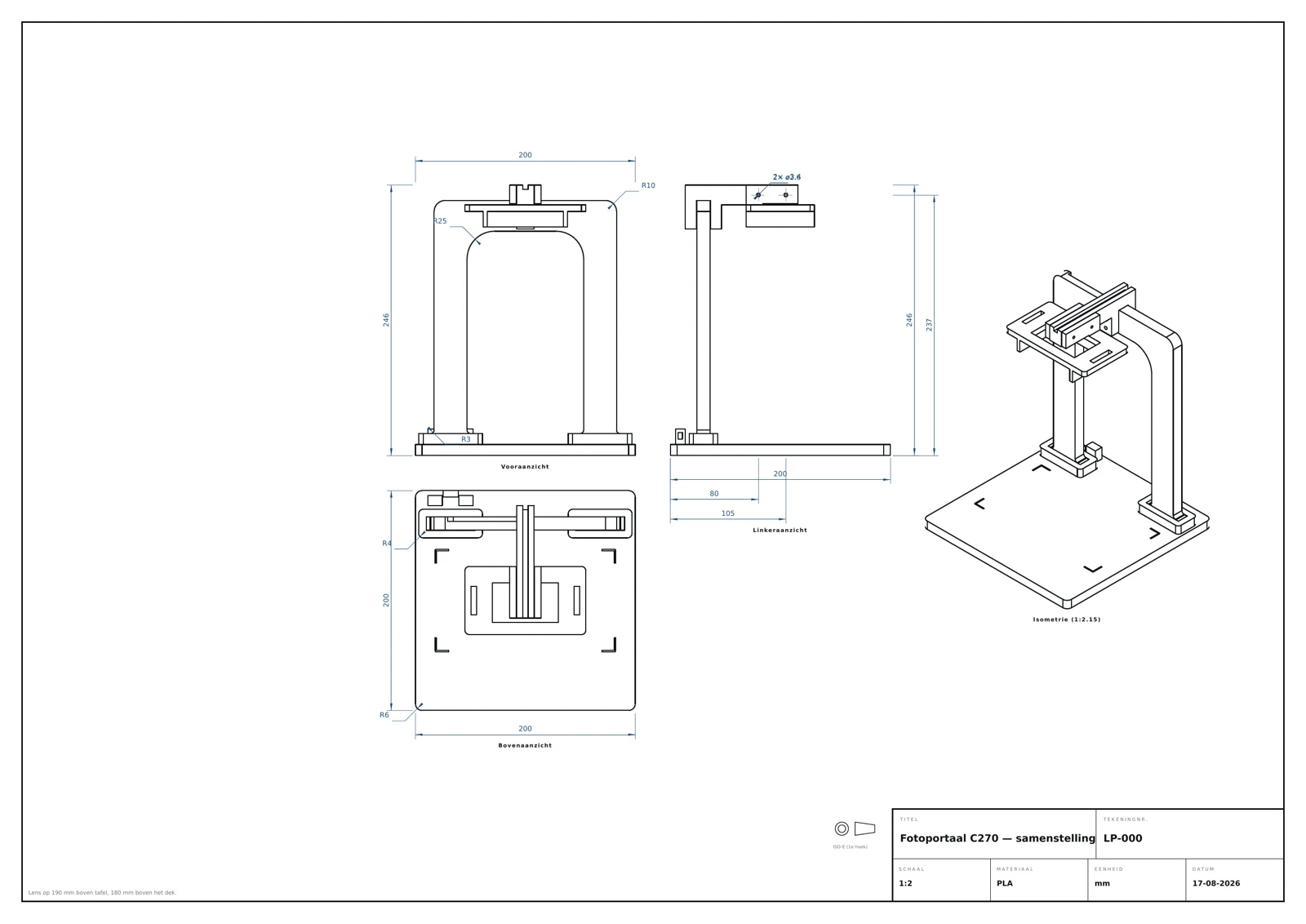

Eerste toepassing: een vierdelig ophangportaal voor een camera boven een werkvlak, waarbij het beeldveld uit de lenshoek wordt berekend in plaats van geschat. De bouwtekening bij deze case is niet getekend maar uit die maten gerold.
